山东威力200吨四柱拉伸油压机立柱的设计

文章出处：未知人气：发表时间：2016-03-31 11:15

对于“200吨四柱拉伸油压机立柱的设计”山东威力重工专业生产油压机厂家技术工程师沈工为大家详细介绍：

沈工解答：我们山东威力重工200吨四柱拉伸油压机的立柱采用的是整体式机架设计，它的计算通常可以按照悬臂立柱的弯曲或扭转刚度来效核，但由于作用在导轨上的是单边力，这种力容易使立柱断面形状发生变形，立柱的侧壁产生屈曲，立柱的棱角不能保持直角。以下为油压机生产车间实拍图：

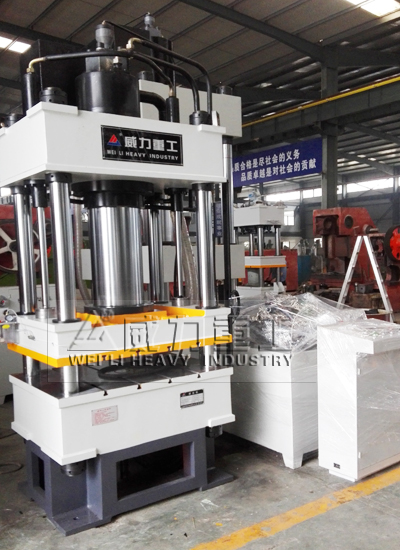

这台油压机为200吨快速四柱拉伸油压机（技术参数可根据客户要求定做生产）

为了尽量减少断面畸变，可以通过加强筋来提高刚度和改进导轨结构，其中纵向筋主要用来提高立柱的弯曲刚度，而横向筋则可起到减少断面形状畸变的作用。当两者组合在一起的时候，就能阻止各段壁板的变形与振动。

以上为我们山东威力重工机床有限公司液压机工程师沈工介绍，如果您对我们公司生产的200吨四柱拉伸油压机多少钱一台，具体价位在多少，欢迎致电：0632-5681708山东威力重工专业生产油压机厂家（20T---1000T可根据客户要求特殊定做）【公司地址：山东省滕州市经济开发区春藤东路999号】（凡我公司售出的油压机均向用户提供产品使用说明书、产品合格证明书、装箱单及相关技术资料，并免费为用户操作人员进行培训，时间、人数不限。）

山东威力200吨四柱拉伸油压机产品的用途及技术参数

YW32-200T三梁四柱液压机功能：

本系列液压机适用于可塑性材料的压制工艺，如冲压、弯曲、翻边薄拉伸等也可从事校正、压装、塑料制品及粉末制品的压制成型。

YW32-200T三梁四柱液压机参数：

公称力	KN	2000
顶出力	KN	350
液体最大工作力	Mpa	25
滑块有效行程	mm	350
顶出行程	mm	150
最大开口高度	mm	600
工作台有效面积	mm	660×660
空程下降速度	mm/s	30
压制速度	mm/s	8-10
回程速度	mm/s	20
顶出速度	mm/s	75
退回速度	mm/s	130
电机功率	KW	5.5
