厨具拉伸用100吨油压机控制电路图
电气设计是厨具拉伸用100吨油压机整体结构中的一部分,下面就100吨油压机电气控制方式的选择和电气控制方案进行总结如下:
厨具拉伸油压机
1、四柱液压机电气控制方式的选择
厨具拉伸用油压机工况少,各工况动作不复杂,执行部件运动都是简单的直线运动。综合分析,继电器控制系统完全可以实现油压机各工况动作的完成,液压机电气控制选用继电器控制。
2.电气控制要求和总体控制方案

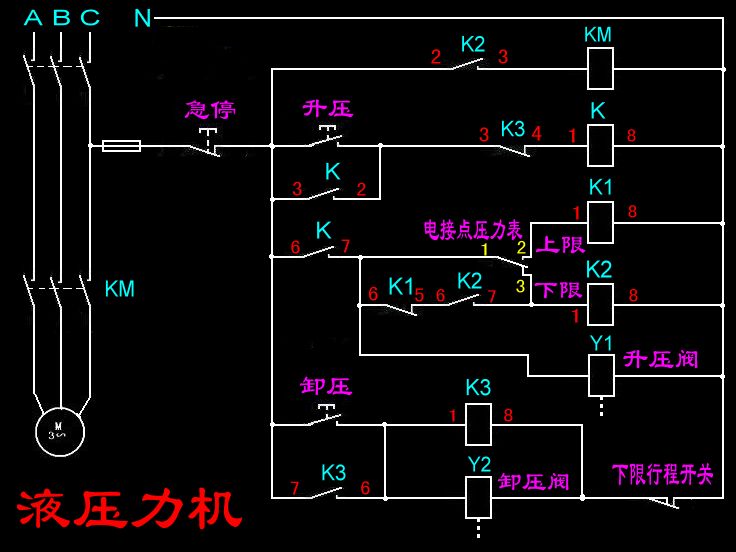

100吨油压机电气控制图
(1).电气控制系统能够达到的控制要求;能够实现手动、半自动控制;能够准确实现速度的连接和控制;系统过载时自动启动过载保护;随时了解系统所处的工作状态,设置工况指示灯;系统稳定性好,能够保证厨具拉伸用100吨油压机安全正常工作。
(2)电气系统总体控制方案:液压泵由电机拖动;快进、工进之间的速度更换通过行程开关控制,工进保压时间通过时间继电器;滑块的安全行程范围由行程开关限制,通过电磁换向阀控制每个工况的动作的开始,电磁换向阀的接通通过按钮或压力信号控制;液压机的启动、停止通过按钮控制。
