　　太阳能水塔成型液压机工作时主缸是如何运动的？



　　太阳能水塔成型液压机的动力源就是液压系统，因此，搞懂液压系统不仅有利于产品的高效生产，而且有利于设备故障维修，接下来我们着重分析下太阳能水塔成型液压机液压系统原理图。

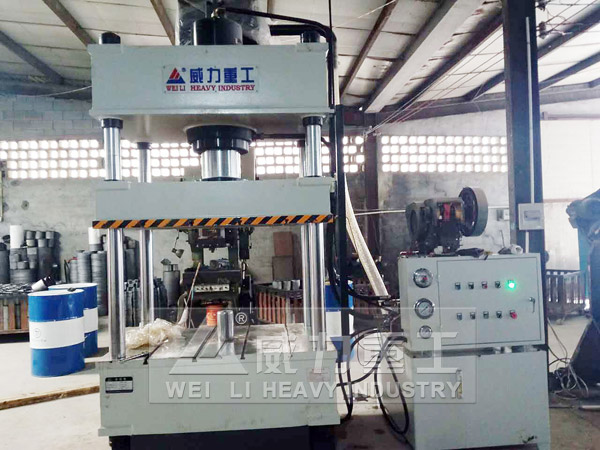

315吨太阳能水塔成型液压机客户使用现场

　　太阳能水塔成型液压机工作时主缸运动轨迹



　　快速下行时，电磁铁IYA通电，先导阀3（电磁换向阀）和主缸换向阀7（液动换向阀）左位接入系统，液控单向阀I2被打开。在主缸5快速下行的起初阶段，尚未触及工件时，主缸活塞在自重作用下迅速下行。这时液压泵的流量较小，还不足以补充主缸上腔空出的体积，因而上腔形成真空。处于液压机顶部的充液箱6在大气压作用下，打开液控单向阀ii向主缸上腔加油，使之充满油液，以便主缸活塞下行到接触工件时，能立即进行加压。这时系统中油液流动的情况为：



　　进油路：液压泵→顺序阀10→主缸换向阀7（左位）→单向阀I3→主缸5上腔



　　回油路：主缸5下腔→液控单向阀I2→主缸换向阀7（左位）→下缸电液换向阀2(中位)→油箱



　　当太阳能水塔成型液压机接触工件，慢速加压在滑块16接触到工件后，阻力增加，这时主缸5上腔压力迅速升高，关闭液控单向阀I1，这时只有液压泵继续向主缸上腔提供高压油，推动活塞慢速下行，对工件加压。加压速度仅由液压泵的流量来决定，油液流动情况与快速下行相同。
