2000吨四柱油压机/压力机
|
2000吨四柱油压机YW32-500T产品详情: YW32-2000T四柱油压机客户调试现场 1、主机部分: 1.1机身 机身各大结构件均采用钢板焊接结构,焊接采用二氧化碳气体保护焊,焊后消除内应力。主要
|
产品简介
----------------------------------------------------------------------
2000吨四柱油压机YW32-500T产品详情:

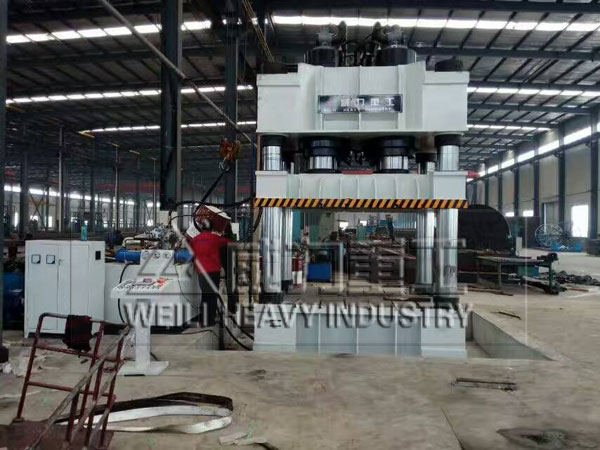

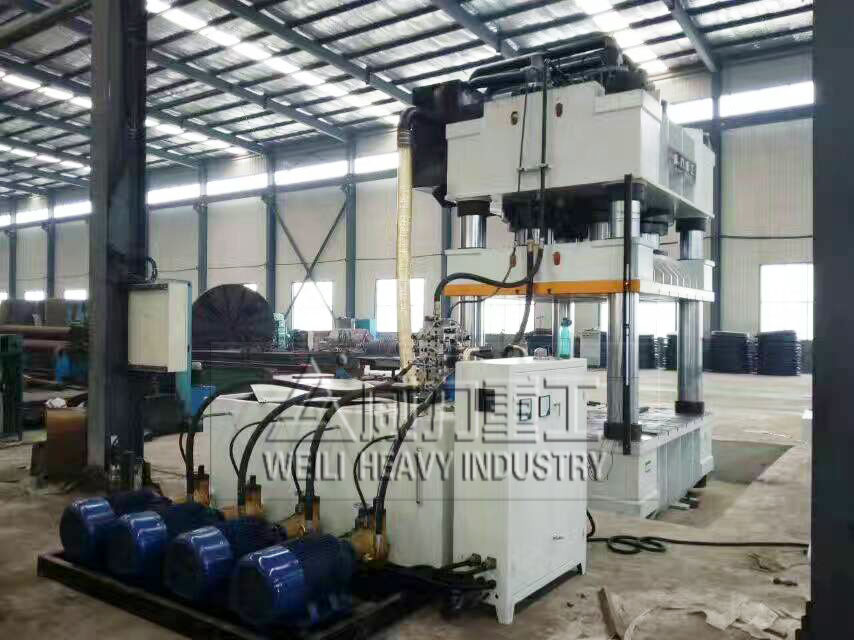

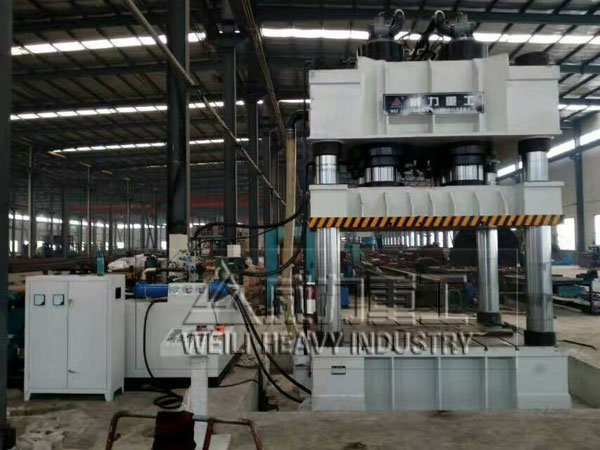

YW32-2000T四柱油压机客户调试现场
1、主机部分:
1.1机身
机身各大结构件均采用钢板焊接结构,焊接采用二氧化碳气体保护焊,焊后消除内应力。主要部件采用高设备进行加工,保证整机的高精度。机身预紧采用液压螺母预紧。
设备主要结构件外观平整,无明显的凹凸现象,焊缝打磨平整,无焊渣和流疤现象。整机结构设计全部采用计算机优化设计,使其具有良好的强度和刚度,同时兼顾外形美观。
1.2主油缸
主油缸采用活塞式结构,油缸缸体采用优质碳素钢锻件,油缸内表面经过珩磨、滚压工艺,使液压油缸具有足够的强度和刚度。柱塞杆采用优质碳素钢锻件,其表面经中频淬火处理,硬度在HRC42~50之间。油缸密封采用优质密封元件,确保密封性能可靠,使用寿命长。
2、液压控制系统:
液压系统主要由泵、阀块、充液阀、冷却过滤系统、管路等组成,借助于电气控制系统完成对液压机各种动作的控制。
2.1液压系统主油泵选用YCY系列恒功率轴向柱塞变量泵,先导阀采用山东济宁泰丰系列阀,可大大提高压机动作的稳定性及可靠性。
2.2液压主控系统采用二通插装阀集成系统。该系统具有结构紧凑、响应快、内泄小、动作灵敏可靠、流量大、抗污染能力强,使用维护方便,寿命长等优点。
2.3液压系统的充液回路选用常闭式充液阀,滑块快下时靠充液阀吸油,快速下降速度由油缸下腔油路中的插阀控制调节。
2.4冷却过滤系统
液压系统中设有独立的油液水冷却过滤装置,以保证油液的工作温度及清洁度。
2.5油箱
液压控制系统的油泵电机组和液压控制阀块在油箱上平面有序排列。油箱为钢板焊接结构,油箱侧面开有窗口以便清洗油箱,其上还安装有油位油温计、空气滤清器等,油箱安装时进行酸洗、钝化和防锈处理。
2.6管路
液压管路系统密封可靠,高压管路连接采用高压法兰和优质密封元件,可有效地防止渗漏。管路布置整齐,并设置足够抗震管夹,可有效地减少和控制管路振动。管路安装时进行酸洗钝化处理。
3、电气控制系统
电气控制系统分为动力系统和控制系统两部分,动力部分包括控制总电源,各个电动机的启停及保护开关等,大功率电动机起动采用星型三角降压依次起动,电源采用三相四线制,AC380V,50HZ,先导电磁阀电压为直流DC24V。
控制部分包括电气箱、操作箱和移动按钮站,电气箱放在地面上,操作箱放置在机器右前立柱上,可完成对该机的全部动作的控制,操作箱可完成该机的全部动作的操作,操作箱上设有液压机各部分动作的操作按钮、功能转换开关、各个电机的启停按钮及各部分的报警、监视指示灯等。
3.1电气箱具有良好的密封性,能有效的防止灰尘侵入。
3.2在控制系统可对生产量进行计数。
4.涂漆与防护
4.1润滑系统采用独立的稀油自动循环方式。
4.2涂漆与防护
油漆颜色为乳白色,滑梁为橘红色,也可根据客户提供色板确定,压机各零部件在涂漆前应除尽表面的氧化物、焊渣及油污,漆前处理表面应达到GB8923-88A-BSa2.5级,之后涂装环氧类防锈漆底和面漆,底、面漆漆膜厚度≥70um,出厂前应做好所有外露加工面的防锈保护措施。
5、安全装置
5.1压机设置急停按钮,发生异常时按“按“急停”按钮,包括电机均停止运行。压机立柱四角均设有急停按钮。
5.2双手操作按钮:双手下行同步时限0.5~1S。
5.3压机安装光电保护装置一套。
5.4超载保护:液压系统回路设有安全阀,油压超过设定值时液压系统自动溢流限压,保护设定值可调,确保压机不会超载工作。
5.5超压保护:电接点压力表时刻显示主缸上腔压力,达到设定压力停止工作,有效起到超压保护作用。
YW32-2000T四柱油压机/压力机技术参数
技术参数
|
YW32-630T
|
YW32-630T/A
|
YW32-800T
|
YW32-800T/A
|
YW32-1000T
|
YW32-1000T/A
|
YW32-1600T
|
YW32-2000T
|
公称力(KN)
|
6300
|
6300
|
8000
|
8000
|
10000
|
10000
|
16000
|
20000
|
顶出压力(KN)
|
1000
|
1000
|
1800
|
1800
|
2000
|
2000
|
2500
|
2500
|
回程压力(KN)
|
1250
|
1250
|
850
|
850
|
1000
|
1300
|
2500
|
2500
|
滑块行程(mm)
|
900
|
900
|
900
|
900
|
1000
|
1000
|
1000
|
1000
|
顶出行程(mm)
|
350
|
350
|
350
|
350
|
350
|
350
|
350
|
500
|
开口高度(mm)
|
1500
|
1500
|
1500
|
1500
|
1500
|
1800
|
1800
|
2000
|
下行速度(mm/s)
|
150
|
100
|
120
|
150
|
120
|
200
|
150-200
|
150
|
工作速度(mm/s)
|
4—10
|
8—20
|
5—12
|
10—25
|
5—12
|
5—20
|
5—12
|
4—10
|
回程速度(mm/s)
|
60
|
100
|
90
|
150
|
90
|
60-150
|
150
|
150
|
工作台面有效尺寸(左右)
|
1500
|
2000
|
1500
|
2000
|
1500
|
2500
|
2500
|
2500
|
工作台面有效尺寸(前后)
|
1500
|
1600
|
1500
|
1600
|
1500
|
1800
|
1800
|
1800
|
电机功率(kw)
|
60
|
80
|
66
|
30
|
74
|
74
|
90
|
90
|
用途:

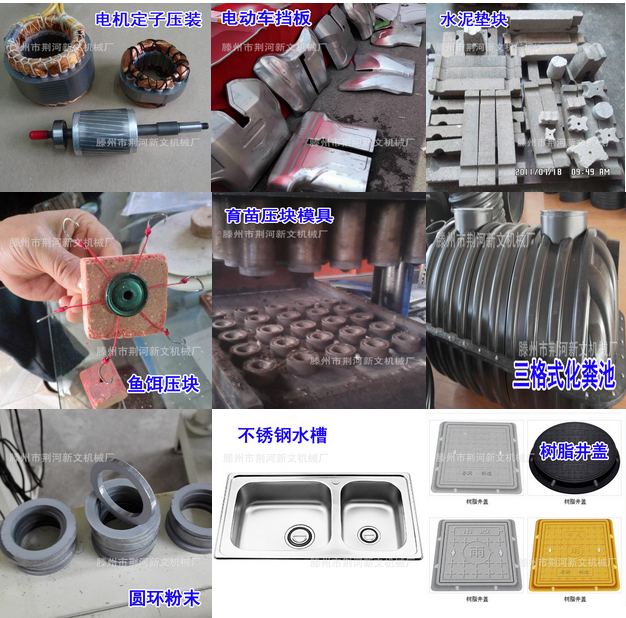

本系列液压机广泛用于航空、造船、汽车制造、金属冷热挤压、金属拉伸冲裁、金属粉末成型、粉末冶金、锻压拉伸、橡胶塑料成型、钢木门、电动车汽车覆盖件、汽车内饰、门面压花、防盗门、玻璃钢、复合井盖、电机铁芯压装、砂轮成型、五金制造、眼镜、钟表、制锁、汽摩配件、微章、轻工家电、电子插件、模具制造等行业。只需要跟换不同的模具,即可实现多种用途。
2000吨四柱油压机功能配置
※采用钢板焊接,工作面平行精度达到0.08MM以下
※四柱采用45#优质碳素钢,电镀硬铬处理.
※主缸内大D小d采用日本进口密封圈.
※液压系统采用电磁插装集成换向阀
※压力表采用进口电接点抗震防渗漏压力表.
※液压系统设有液压油过滤装置
※配置水冷循环冷却系统
订购:2000吨四柱油压机/压力机
