封头拉伸成型3000吨油压机


封头拉伸成型3000吨油压机 封头是压力容器上的端盖,是压力容器的一个主要承压部件。目前在制造封头时,都需要使用油压机设备进行压制成型。目前制造大型封头时,一般使用四柱










产品简介

----------------------------------------------------------------------

  封头拉伸成型3000吨油压机

  封头是压力容器上的端盖,是压力容器的一个主要承压部件。目前在制造封头时,都需要使用油压机设备进行压制成型。目前制造大型封头时,一般使用四柱三梁双动式油压机,下面为大家展示山东某封头厂家定做的3000吨封头拉伸成型油压机。

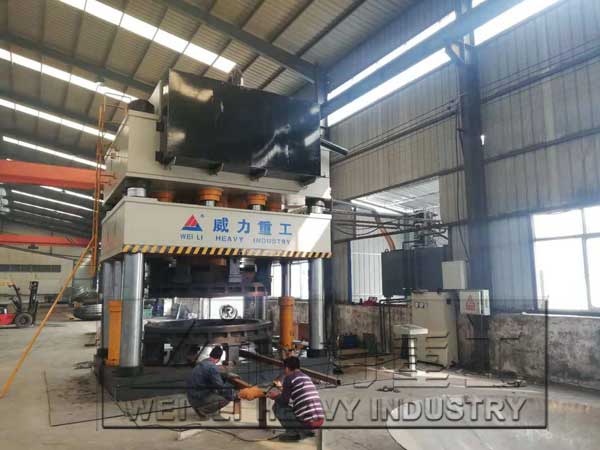

3000吨封头拉伸液压机

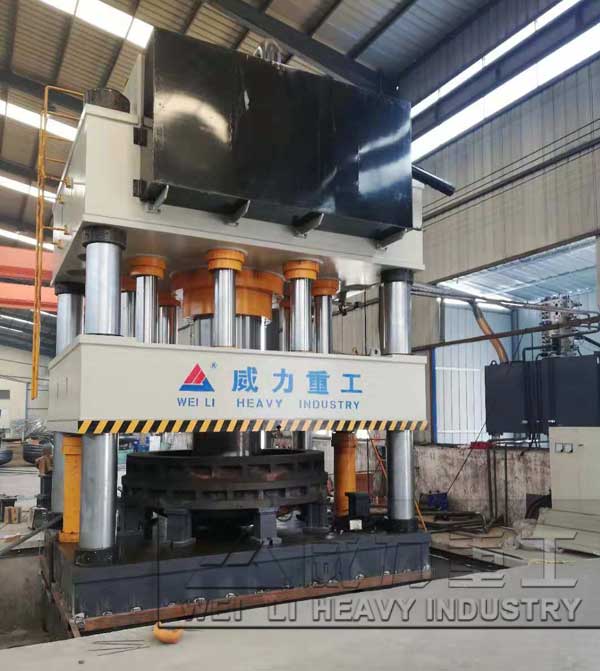

3000吨大型封头成型油压机
  1、机器结构及性能概述

  机身由上横梁、压边滑块、工作台、立柱,主拉伸油缸,压边缸等组成,上横梁,工作台通过立柱和螺母构成框架,机身刚性和精度保持性好。压边滑块沿立柱做上下运动,立柱导套材料采用复合材料,以提高许用面压力,减小摩擦力,立柱材料采用45#钢经表面抛光并镀硬铬处理,提高耐磨与耐用度。上横梁、滑块、工作台均采用时效振动处理消除内应力。

  1.2、油缸:

  主缸:拉伸油缸采用单缸结构,压边油缸采用八缸均布布置在上横梁内,缸体通过法兰与上横梁固定在一起,活塞杆通过连接法兰与阳模连接。缸体材料为优质45#钢锻打,保证材质均匀;所有活塞杆表面均进行淬火并镀硬铬处理,油缸进行耐压试验(1.1倍)。

  油缸采用进口材料密封元件,确保密封性能可靠,无泄漏,维修方便。顶出缸采用单缸顶出。

  2.电气控制系统:

  电气控制:电气系统分动力部分和控制部分。电气系统动力电路为380V、50HZ。

  2.1动力部分:控制总电源及各部电机的起停及保护开关。电机依次启动,对电网的冲击小,抗干扰能力强。

  2.2控制部分:分主控制台和移动操作台。主控制台内设PLC可编程序控制系统,可完成该机的全部动作的控制操作,电器箱具有良好的密封性,能有效的防止灰尘侵入。主控制台上设有液压机各部分动作的操作按钮、功能转换开关、电机的启停按钮及各部分的报警、监视指示等。

  2.3压机的电气控制系统采用了PLC可编程控制器控制,可实现机床各种工艺动作循环。该系统使控制更为灵活,动作准确可靠。
3000吨封头成型压力机
3000吨封头成型压力机
  3.液压部分:

  液压动力系统由动力控制系统、各种阀和液压操纵箱等组成,对主机提供动力并实现对主机的控制。液压站布置于主机右侧。

  3.1、液压系统采用先进的插装阀集成系统,该阀通流量大,抗污染,控制灵活,性能可靠,便于维修。电磁阀采用名优产品。

  3.2、液压系统工作压力25Mpa,主阀门应为二通插装阀。要求液压系统设有过载保护装置。

  3.3、油箱为钢板焊接结构,其上安装有油位指示计、空气滤清器等,油箱安装时要进行酸洗、钝化和防锈处理,配有油液过滤装置,以保证工作油液的清洁度。

  3.4、液压管路系统应密封可靠,连接方式优先采用法兰连接,管路布置整齐,并采用抗震管夹和耐振压力表,然后涂防锈耐油漆。

  4、润滑系统:

  设备采用集中稀油自动循环润滑系统。

  5、压机操作方式

  5.1压机设调整、手动和半自动三种操作方式。分定程和定压两种工作方式。

  调整:按下某一工作按钮,即有相应动作,抬手即停,主要用于机器调整。

  手动:按下某一工作按钮,即相应完成一个动作。

  6、设备安全保护措施

  6.1静止及急停按钮:要求发生异常时按“静止”按钮,压机工作全部停止,按“急停”按钮,包括电机均停止运行。

  6.2滑块在上、下限位处均设有限位开关。

  6.3液压支承保险回路:为防止滑块失控下行,在活塞式主油缸下腔设置液压支承保险阀回路,确保安全。设置液压联锁回路,确保支承保险阀不打开时,主缸上腔就无法上压力。

  6.4超载保护:液压系统设有过载保护装置(安全阀),确保压机不会超载工作而损坏压机,当油压超过设定值(可调)时自动溢流排油。

  6.5双手压制操作按钮。双手下行同步时限1秒。

  7、设备工作条件

  7.1、电源:三相380V(±10%),50Hz。

  7.2、工作环境温度:-5~40℃,湿度:最大80%。

  7.3、工作用液压油推荐采用46号抗磨液压油。

  封头拉伸成型3000吨油压机主要技术参数:
技术参数 3000T封头拉伸机 单位
公称压力 6800X6 KN
压边力 2000X6 KN
液体最大工作力 25 Mpa
主缸有效形程 1900 mm
压边缸有效形程 1600 mm
主缸顶距工作台最大距离 2700 mm
回程力 1000X2 mm x mm
滑块有效形程 1600 mm
最大开口 3300 mm
工作台有效面积 4500X4200 mm X mm
空程下降速度 150 mm/s
慢降速度 35 mm/s
压制速度 10 mm/s
回程速度 150 mm/s
电机功率 55X3 kw
