产品详情
联系我们
800吨四柱液压机_YW32-800T三梁四柱液压机
|
800吨四柱液压机_YW32-800T三梁四柱液压机 800吨三梁四柱液压机型号YW32-800T,本机是一种万能四柱液压机，一机多用，更换模具即可生产多种工件。本位为大家展示一种开口高度500mm，行程
|
产品简介
----------------------------------------------------------------------
800吨四柱液压机_YW32-800T三梁四柱液压机
800吨三梁四柱液压机型号YW32-800T,本机是一种万能四柱液压机，一机多用，更换模具即可生产多种工件。本位为大家展示一种开口高度500mm，行程300mm,工作台面1200x1000mm的800吨四柱液压机。

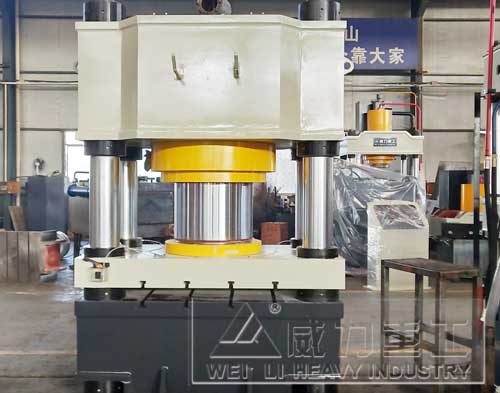

YW32-800T三梁四柱液压机车间实物图展示
800吨四柱液压机车间实物图

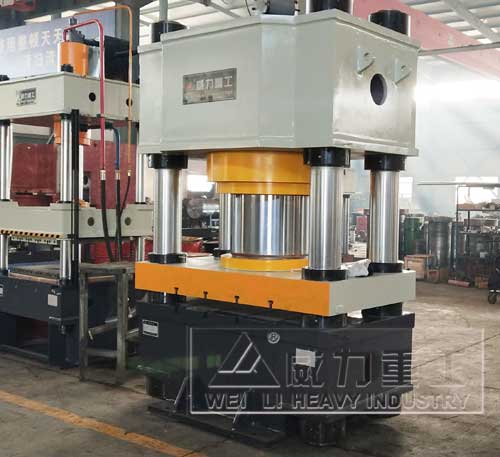

YW32-800T四柱液压机

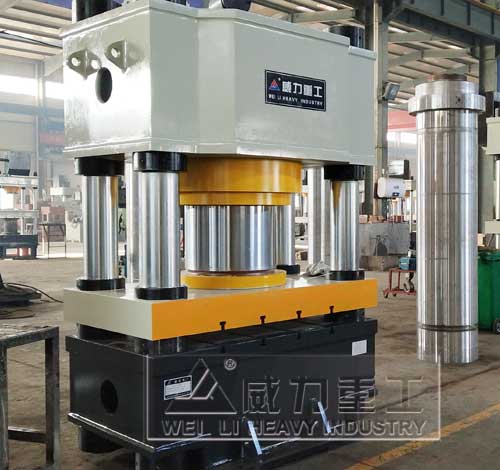

800吨四柱油压机
800吨四柱液压机结构介绍：
本机器由主机及控制机构两大部分组成，通过管路及电气装置联系起来构成一整体。主机部分包括机身、主缸等组成。控制机构包括动力机构、限程装置、管路及电气控制操纵箱等部分组成。现将各部分结构和作用分述如下：

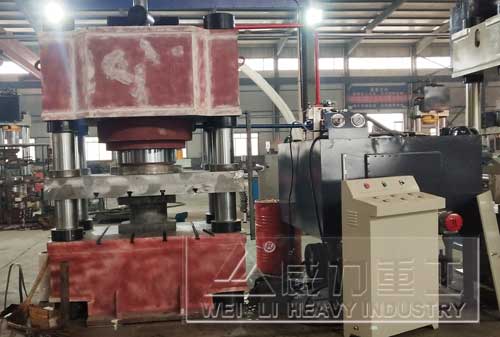

800吨四柱液压机装配现场图
（一）机身
机身由上横梁、滑块、工作台、立柱、锁紧螺母及调节螺母等组成，立柱与上横梁、立柱与工作台间靠锁紧螺母和调节螺母锁紧，精度调整方便。滑块与主缸活塞由连接法兰和螺栓紧固连接，依靠四柱作导向上下运动。滑块内装有导向套，滑块下平面及工作台上面均有T形槽，以便于模具安装。
主缸
主缸缸体依靠缸口台肩及大锁母紧固于上横梁内。活塞杆下端用连接法兰，螺栓与滑块连接。活塞头部导向套外圆处装有导向带及密封圈，缸口导套外圆处装有“O”型密封圈，内圆处有密封圈和J型防尘圈及YX型密封圈。
二、液压系统概述
（一）、概述
液压系统由能源转换装置（泵和油缸）能量调节装置（各种阀）以及能量输送装置（油箱、管路）等组成。借助电气系统的控制，驱动滑块运动，完成各种工艺动作循环。
本机器具有自动和手动两种操作方式可供选择。
调整操作为按压相应按钮得到要求之动作。
自动操作为按压工作按钮使滑块自动完成一个工艺动作循环。
（二）液压原理动作说明：
本机器液压系统参见液压原理图，现以手动和半自动作如下说明：
首先接通电源，把转换开关转成手动操作，检查电机是否正转,，把转换开关转成手动操作,按启动按钮，启动电动，电机带动液压泵运转，向系统供油。此时油液经过换向阀卸压流回油箱。
1、主缸动作：
用手按下(上缸下)按钮后，电磁铁YV1通电,液压油经P口进入上缸A腔，上缸B腔液压油经O口流回油箱，此时活塞杆快速下行。当滑梁接触限位快慢转换开关以后，油缸开始进行慢行压制。当按下(上缸回)按钮,电磁铁YV2通电,液压油经P口进入上缸B腔,上缸A腔经O口流回油箱。
2、辅助缸动作：
用手按下(辅助缸)按钮后，电磁铁YV3通电,液压油经P口进入下缸A腔，此时活塞杆伸出。回程时，随主缸上升回程。
3、手动动作：
把转换开关转成手动，采用脚踏开关操作。
800吨三梁四柱液压机
800吨四柱液压机安装和调试步骤：
（一）四柱液压机安装：
1、首先将800吨四柱液压机安装在平整的混凝土基础上，或楼层面加强的平整钢板上，以保证机器的平稳运行。
2、油压机安装起吊时应注意重心位置，切勿将仪表、管路，线路外观油漆碰伤，做到安全可靠。
3、油压机安装时应校平工作台平面对基础平面的平行度小于0.15/1000mm.
（二）四柱油压机调试：
1、安装完毕后，调试时首先应该擦去防锈油脂，并进行彻底清污除尘。
2、向油箱内注入经过滤后的干净液压油，注油量应该大于显示油量的油标尺的2/3以上。
3、接通外线电源，接好后启动电机，观察电动机的转向应与油泵规定的运转方向一致。
4、将试压垫筒清理干净，放置在油压机旁边。
5、油压机手动试车调试。
2335650247
订购：800吨四柱液压机_YW32-800T三梁四柱液压机
