400吨猪用漏粪板成型机
|
400吨猪用漏粪板成型机 BMC复合材料漏粪板(养猪场的猪舍用新型地板)已陆续在广东、福建、江西、安徽、广西、河南、湖北、江苏、山东、河北、湖南、陕西、四川、贵州、云南、山
|
产品简介
----------------------------------------------------------------------
400吨猪用漏粪板成型机
BMC复合材料漏粪板(养猪场的猪舍用新型地板)已陆续在广东、福建、江西、安徽、广西、河南、湖北、江苏、山东、河北、湖南、陕西、四川、贵州、云南、山西、内蒙古、吉林、辽宁、黑龙江、宁夏、青海、重庆、浙江、甘肃等省市的大型现代化养猪场应用,这种地板主要采用不饱和树脂、低收缩剂等各种纤维材料配合螺纹钢筋骨架压制而成的新型漏粪板。目前生产此种产品主流设备就是——四柱液压机。本文为大家介绍一款400吨猪用漏粪板成型机。

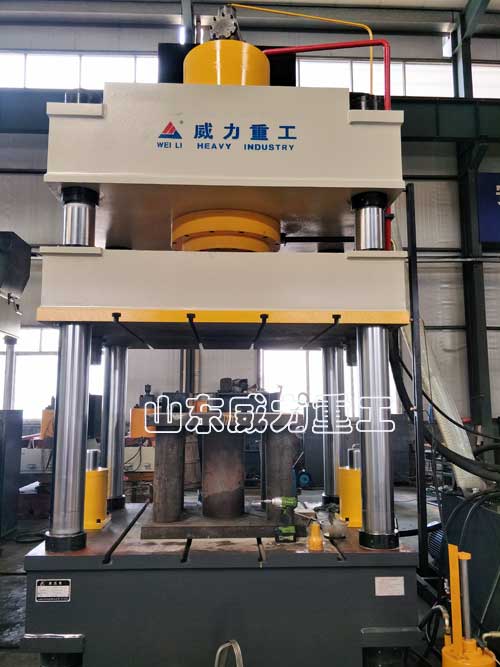

400吨漏粪板成型液压机

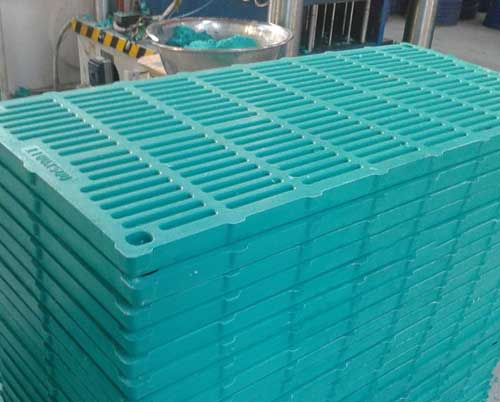

猪用复合漏粪板
400吨猪用漏粪板成型机整机介绍:
400吨猪用漏粪板成型机型号YW32-400T,工作台面尺寸:1700X1200mm,工作台需要配温控系统。本机器由主机及控制机构两大部分组成,通过管路及电气装置联系起来构成一整体。主机部分包括机身、主缸等组成。控制机构包括动力机构、限程装置、管路及电气控制操纵箱等部分组成。现将各部分结构和作用分述如下:

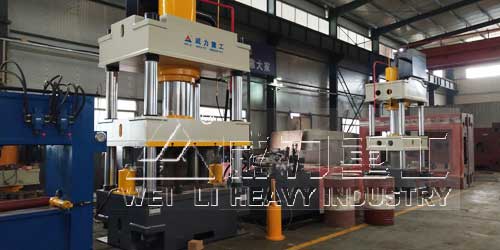

400吨猪用漏粪板热压成型机
机身
机身由上横梁、滑块、工作台、立柱、锁紧螺母及调节螺母等组成,立柱与上横梁、立柱与工作台间靠锁紧螺母和调节螺母锁紧,精度调整方便。滑块与主缸活塞由连接法兰和螺栓紧固连接,依靠四柱作导向上下运动。滑块内装有导向套,滑块下平面及工作台上面均有T形槽,以便于模具安装。
主缸
主缸缸体依靠缸口台肩及大锁母紧固于上横梁内。活塞杆下端用连接法兰,螺栓与滑块连接。活塞头部导向套外圆处装有导向带及密封圈,缸口导套外圆处装有“O”型密封圈,内圆处有密封圈和J型防尘圈及YX型密封圈。
液压系统概述
(一)、概述
液压系统由能源转换装置(泵和油缸)能量调节装置(各种阀)以及能量输送装置(油箱、管路)等组成。借助电气系统的控制,驱动滑块运动,完成各种工艺动作循环。
本机器具有自动和手动两种操作方式可供选择。
调整操作为按压相应按钮得到要求之动作。
自动操作为按压工作按钮使滑块自动完成一个工艺动作循环。
(二)液压原理动作说明:
本机器液压系统参见液压原理图,现以手动和半自动作如下说明:
首先接通电源,把转换开关转成手动操作,检查电机是否正转,,把转换开关转成手动操作,按启动按钮,启动电动,电机带动液压泵运转,向系统供油。此时油液经过换向阀卸压流回油箱。
1、主缸动作:
用手按下(上缸下)按钮后,电磁铁YV1通电,液压油经P口进入上缸A腔,上缸B腔液压油经O口流回油箱,此时活塞杆快速下行。当滑梁接触限位快慢转换开关以后,油缸开始进行慢行压制。当按下(上缸回)按钮,电磁铁YV2通电,液压油经P口进入上缸B腔,上缸A腔经O口流回油箱。
2、辅助缸动作:
用手按下(辅助缸)按钮后,电磁铁YV3通电,液压油经P口进入下缸A腔,此时活塞杆伸出。回程时,随主缸上升回程。
3、手动动作:
把转换开关转成手动,采用脚踏开关操作。

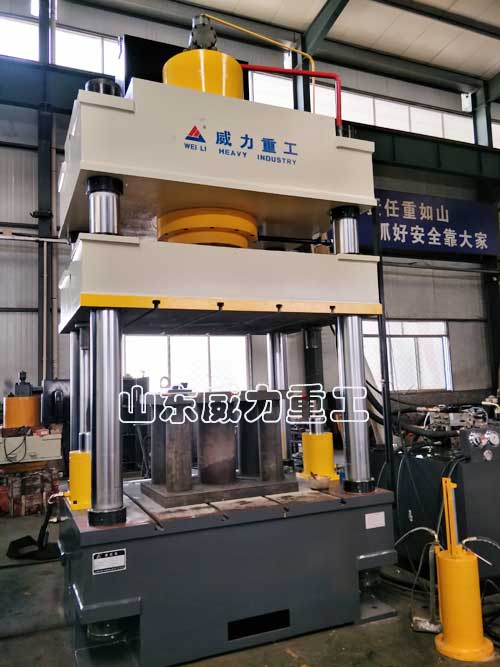

400吨复合材料热压机
400吨猪用漏粪板成型机性能特点:
1、机身为四柱式结构,受力件经优化设计,外形美观,经济适用。
2、充液箱容积增大,保证快速充液,减少上压时间。增大散热面积,降低油温。
3、主机三梁端面模量较大,提高三梁的刚度,大大延长了寿命。
4、主缸与活塞杆均采用优质锻件,提高了可靠性。
5、主杆采用四螺母结构,提高了预紧性能,能长期保持精度的稳定性。
6、活塞杆与立柱表面,采用淬火,镀硬铬,提高了耐磨性,防止表面腐蚀划伤。
7、采用先进的插装阀,结构紧凑,减少了管路连接,提高了系统的密封性,减少渗漏。
8、动力系统采用浸油立式泵组。减少噪音,吸油效果好,9、压力表采用耐震压力表,并安有压力表节门,便于维修。
10、主缸密封采用进口货国内优选件。
11、电气控制系统有继电器和PLC二种控制方案供选择,由PLC控制的电气系统、工作灵敏可靠,柔性好;操作按钮集中于面板并设有活动按钮站,操作方便;具有调整,双手单次循环二种操作方式
12、滑块可实现定程、定压两种控制方式,具有保压、延时等功能;工作压力,行程大小可根据工艺需要在规定范围内可调。
黑龙江客户生产现场图
400吨猪用漏粪板成型机厂家介绍:山东威力重工机床有限公司拥有大型落地镗铣床、重型车床、铣床刨床等关键设备,工艺装备先进,可设计生产10000吨以下各类四柱液压机、框架单动薄板拉伸油压机、单柱压装校直机,SMC复合材料热压机等机床。本公司在重视产品设计及生产质量的同时,更重视产品的售后服务;出厂的每台产品均“三包”一年,终身维修。400吨复合BMC漏粪板热压成型液压机价格技术参数咨询袁经理18306370829.
订购:400吨猪用漏粪板成型机
