630吨猪牛羊漏粪板专用液压机
|
630吨猪牛羊漏粪板专用液压机 猪牛羊漏粪板专用液压机生产厂家山东威力重工机床有限公司支持漏粪板全套生产线定制!目前已经为黑龙江、辽宁、内蒙、河南客户定做过315吨、400吨
|
产品简介
----------------------------------------------------------------------
630吨猪牛羊漏粪板专用液压机
猪牛羊漏粪板专用液压机生产厂家山东威力重工机床有限公司支持漏粪板全套生产线定制!目前已经为黑龙江、辽宁、内蒙、河南客户定做过315吨、400吨800吨玻璃钢漏粪板成型液压机。
630吨猪牛羊漏粪板专用液压机整机展示:

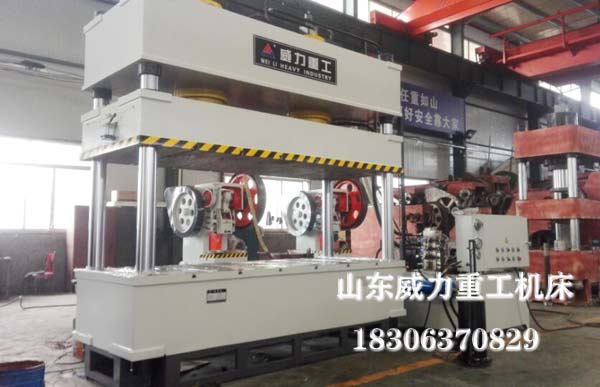

630吨猪牛羊漏粪板专用液压机

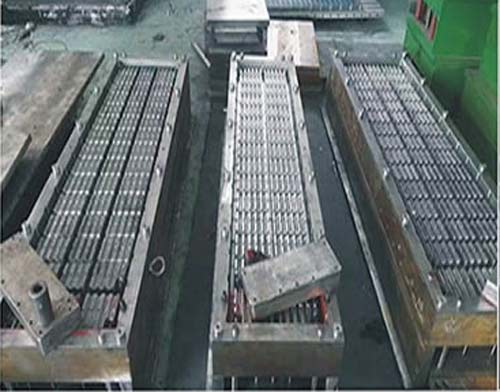

复合漏粪板成型模具

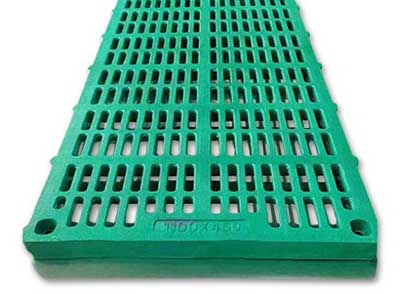

猪牛羊专用漏粪板
630吨猪牛羊漏粪板专用液压机整机介绍:
630吨猪牛羊漏粪板专用液压机型号YW32-630T,工作台面尺寸:3350X1200mm,工作台需要配温控系统。本机器由主机及控制机构两大部分组成,通过管路及电气装置联系起来构成一整体。主机部分包括机身、主缸等组成。控制机构包括动力机构、限程装置、管路及电气控制操纵箱等部分组成。现将各部分结构和作用分述如下:
机身
机身由上横梁、滑块、工作台、立柱、锁紧螺母及调节螺母等组成,立柱与上横梁、立柱与工作台间靠锁紧螺母和调节螺母锁紧,精度调整方便。滑块与主缸活塞由连接法兰和螺栓紧固连接,依靠四柱作导向上下运动。滑块内装有导向套,滑块下平面及工作台上面均有T形槽,以便于模具安装。
主缸
主缸缸体依靠缸口台肩及大锁母紧固于上横梁内。活塞杆下端用连接法兰,螺栓与滑块连接。活塞头部导向套外圆处装有导向带及密封圈,缸口导套外圆处装有“O”型密封圈,内圆处有密封圈和J型防尘圈及YX型密封圈。
液压系统概述
(一)、概述
液压系统由能源转换装置(泵和油缸)能量调节装置(各种阀)以及能量输送装置(油箱、管路)等组成。借助电气系统的控制,驱动滑块运动,完成各种工艺动作循环。
本机器具有自动和手动两种操作方式可供选择。
调整操作为按压相应按钮得到要求之动作。
自动操作为按压工作按钮使滑块自动完成一个工艺动作循环。
(二)液压原理动作说明:
本机器液压系统参见液压原理图,现以手动和半自动作如下说明:
首先接通电源,把转换开关转成手动操作,检查电机是否正转,,把转换开关转成手动操作,按启动按钮,启动电动,电机带动液压泵运转,向系统供油。此时油液经过换向阀卸压流回油箱。
1、主缸动作:
用手按下(上缸下)按钮后,电磁铁YV1通电,液压油经P口进入上缸A腔,上缸B腔液压油经O口流回油箱,此时活塞杆快速下行。当滑梁接触限位快慢转换开关以后,油缸开始进行慢行压制。当按下(上缸回)按钮,电磁铁YV2通电,液压油经P口进入上缸B腔,上缸A腔经O口流回油箱。
2、辅助缸动作:
用手按下(辅助缸)按钮后,电磁铁YV3通电,液压油经P口进入下缸A腔,此时活塞杆伸出。回程时,随主缸上升回程。
3、手动动作:
把转换开关转成手动,采用脚踏开关操作。
630吨猪牛羊漏粪板专用液压机主要技术参数:
型号/技术参数 | 315T | 400T | 630T | 800T | |
公称压力KN | 3150 | 4000 | 6300 | 8000 | |
滑块行程mm | 800 | 800 | 1000 | 1500 | |
最大开口高度mm | 1250 | 1200 | 1400 | 1900 | |
工作台有效面积 mm2 | 左右(四柱之间面积) | 1260 | 1800 | 3350 | 3300 |
前后(工作台前端至后端) | 1200 | 1200 | 1200 | 1600 | |
顶出力t | 63t | 63t | 63T+150T+63T | 63T+200T+63T | |
顶出行程mm | 250 | 300 | 300 | 450 | |
空程下行速度 mm/s | 100 | 100 | 120 | 120 | |
压制速度 mm/s | 6-15 | 6-15 | 7-16 | 5-12 | |
回程速度mm/s | 80 | 100 | 120 | 120 |
630吨猪牛羊漏粪板专用液压机性能特点:
1、机身为四柱式结构,受力件经优化设计,外形美观,经济适用。
2、充液箱容积增大,保证快速充液,减少上压时间。增大散热面积,降低油温。
3、主机三梁端面模量较大,提高三梁的刚度,大大延长了寿命。
4、主缸与活塞杆均采用优质锻件,提高了可靠性。
5、主杆采用四螺母结构,提高了预紧性能,能长期保持精度的稳定性。
6、活塞杆与立柱表面,采用淬火,镀硬铬,提高了耐磨性,防止表面腐蚀划伤。
7、采用先进的插装阀,结构紧凑,减少了管路连接,提高了系统的密封性,减少渗漏。
8、动力系统采用浸油立式泵组。减少噪音,吸油效果好,9、压力表采用耐震压力表,并安有压力表节门,便于维修。
10、主缸密封采用进口货国内优选件。
11、电气控制系统有继电器和PLC二种控制方案供选择,由PLC控制的电气系统、工作灵敏可靠,柔性好;操作按钮集中于面板并设有活动按钮站,操作方便;具有调整,双手单次循环二种操作方式
12、滑块可实现定程、定压两种控制方式,具有保压、延时等功能;工作压力,行程大小可根据工艺需要在规定范围内可调。
630吨猪牛羊漏粪板专用液压机厂家介绍:山东威力重工机床有限公司拥有大型落地镗铣床、重型车床、铣床刨床等关键设备,工艺装备先进,可设计生产10000吨以下各类四柱液压机、框架单动薄板拉伸油压机、单柱压装校直机,SMC复合材料热压机等机床。本公司在重视产品设计及生产质量的同时,更重视产品的售后服务;出厂的每台产品均“三包”一年,终身维修。630吨猪牛羊漏粪板专用液压机价格技术参数咨询袁经理18306370829.
